前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀变频变速器为机器一趟式变频变速器，其构建右图右图。I号喷液压油阀变频变速器一般由带动包件、飞球、变频变速气弹簧、传送个部门和操作个部门等组合而成。I号喷液压油阀变频变速器的带动包件为具有着60°。锥面的带动包盘。在带动包盘的跟部有五个沿径向的半半圆凹糟。带动包盘压紧在带动包轴套上而和其连接成混合式，那么完成半圆键和卡紧螺母使其和喷液压油阀的气缸轴相互。

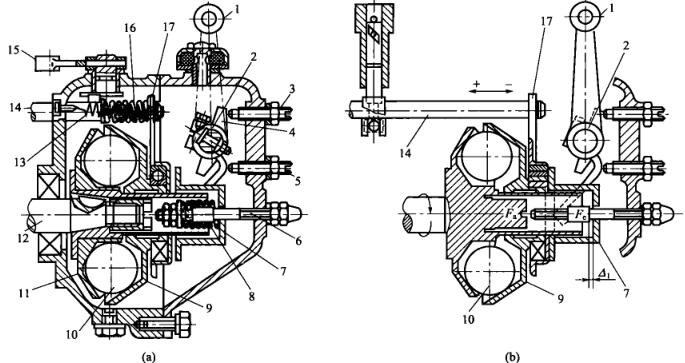

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个网套直径为25.4mm的飞球放入win7驱程安装盘的凹槽体，随win7驱程安装盘同时扭动。飞球另侧为与中线成45°锥面的拉力盘，拉力盘滑套在win7驱程安装轴套上。工作上时飞球的离心血力用途在拉力盘上，其轴上分力Fa.将使拉力盘沿轴上划动。套在拉力盘.上的划动滚柱轴承和转动板也无常的意思活动。转动板右上方套在油泵支撑杆上，由此油泵支撑杆也无常的意思活动，而更改油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
